HIWIN上银 PFDI 上银的滚珠丝杠怎么下载
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 法兰中间型双螺母内循环PFDI
- 类型:
- 属性: HIWIN上银 PFDI 上银的滚珠丝杠怎么下载，-HIWIN上银 PFDI 上银的滚珠丝杠怎么下载-HIWIN上银 PFDI 上银滚珠丝杠副厂家直销 上银滚珠丝杆是一种常用的机械传动元件，其规格尺寸对于机械设备的性能起到至关重要的作用。银滚珠丝杆一般由丝杠、螺母和滚珠组成，其中丝杠是主体部分，螺母用于传递力与丝杠相连接，而滚珠则在螺母与丝杠之间起到支撑与传动力的作用。在实际应用中，上银滚珠丝杆的规格尺寸有多种选择，以适应不同类型的机械设备。例如，根据需要的传动效率和质量要求，可以选择不同直径的丝-HIWIN上银 PFDI 上银的滚珠丝杠怎么下载--HIWIN上银 PFDI 上银的滚珠丝杠怎么下载-

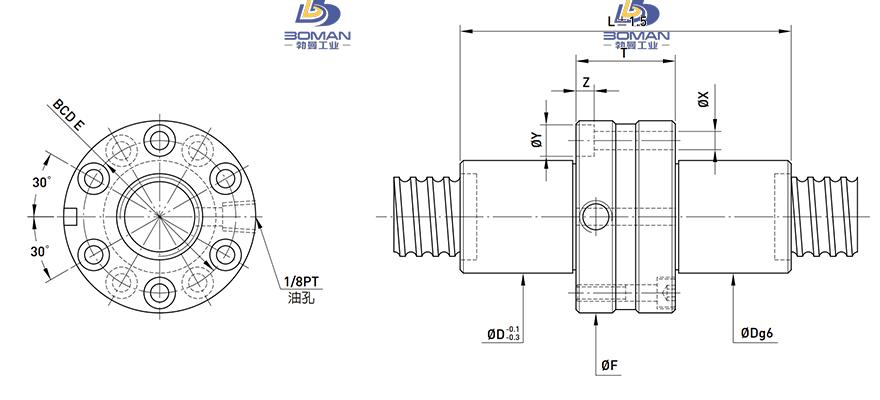

HIWIN上银 PFDI 上银的滚珠丝杠怎么下载 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 40 |
|
| 导程 | 6 |
|
| 丝杠轴底径 | 36.744 |
|
| 滚珠节圆直径 | 40.8 |
|
| 钢球直径 | 3.969 |
|
| 精度等级 | ||
| 螺母直径 | 56 |
|
| 法兰直径 | 90 |
|
| 螺母长度 | 133 |
|
| 螺母安装 | PCD | 72 |
| 额定动负载 | CaN | 2136 |
| 额定静负载 | C0aN | 6420 |
| 有效圈数 | 4 |
|
| 法兰盘宽度 | 35 |
|
| 法兰安装孔通孔直径 | 9 |
|
| 法兰安装孔沉孔直径 | 14 |
|
| 法兰安装孔沉孔深度 | 8.5 |
|
| 轴向刚度 | KNm | 100 |
HIWIN上银 PFDI 上银的滚珠丝杠怎么下载此型号部分数据来源于STEINMEYER施坦梅尔 2422/10.12.355.397 steinmeyer丝杆官网
